風粉在線測量及均衡系統

一、概述

隨著我國科學技術不斷的發展，精細化管理與人工智能相結合的智慧化管理，是今后電站鍋爐燃燒優化系統發展的必然趨勢。

鍋爐是火力發電廠三大主要設備之一，它安全高效的運行對整個電廠的運行關系重大。要實現鍋爐的優化燃燒，調整鍋爐的燃燒工況，就必須有準確可靠的測量和調整手段。我公司研發的全新一代KNWP型（無線傳輸煤顆粒物狀態分析系統）采用無線傳輸多點電荷感應技術和數字信號處理技術，一次風煤粉流在線調平技術，實現了各種爐型上的一次風管道內煤粉濃度、流速及細度的實時在線測量及智能調平，為鍋爐優化燃燒和安全運行提供了可靠的依據。

 二、無線傳輸風粉在線測量

2.1 動態電荷感應信號無線傳輸原理

動態電荷感應信號無線傳輸采用了無線通信技術，通過使用高擴頻因子，將測量數據通過大范圍的無線電頻譜傳輸出去。擴頻因子越高，越多數據可從噪音中提取出來。在一個運轉良好的GFSK接收端，可靠地解調信號，以及配置AngelBlocks的方式解調信號 。無需依靠基站模式傳輸，通過無線發射模塊自身傳輸無線信號，最遠通信距離可達15Km以上。并且采用了前向糾錯編碼技術給待傳輸數據序列中增加了一些冗余信息，數據傳輸進程中注入的錯誤碼元在接收端就會被及時糾正。電荷感應信號無線傳輸通信技術融合了數字?jǐn)U頻、數字信號處理和前向糾錯編碼技術，能過適應任何復雜工況下使用。

2.2 動態電荷感應技術測量煤粉濃度原理

煤塊在磨煤機中被研磨、碾壓成煤粉顆粒的過程中，以及煤粉在氣力輸送過程中，粉體顆粒總是要和管壁發生碰撞、摩擦和分離，粉體顆粒與顆粒之間，也要發生碰撞、摩擦和分離。這樣大量的緊密接觸和分離的過程，能夠使粉體帶上相當數量的電荷。而帶電煤粉顆粒會產生一定的電場，當帶電煤粉顆粒通過感應探頭時，處于電場中的感應探頭表面產生等量感應電荷，大量帶電煤粉流過感應探頭時，在感應探頭上形成感應電流，感應電流的大小與流經感應探頭的煤粉質量流量顆粒度有關，將感應電流作為測量信號，對該信號進行處理和分析，就可以得到煤粉的濃度信號，如圖1所示。

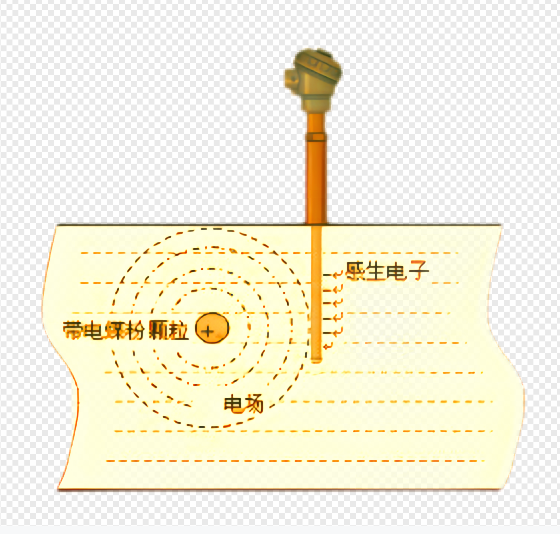

 圖1電荷感應示意圖

2.3 動態電荷感應技術測量煤粉流速原理

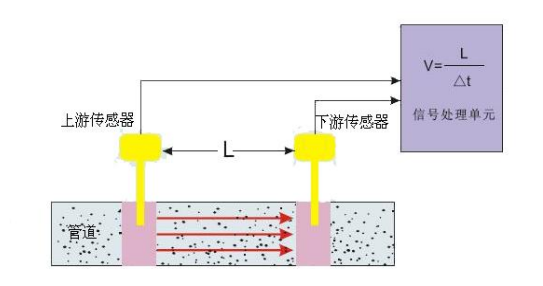

圖2煤粉流速的電荷感應測量方案

如圖2所示，在煤粉管道中安裝兩個特性相同、相距為L(zhǎng)電荷感應探頭，當煤粉流過管道時，由于煤粉顆粒之間的摩擦，產生了電荷場，電荷的變化引起了兩處探頭的輸出信號Vx(t) 和 Vy(t)的變化。電荷信號分別經過感應、放大、濾波后輸出到信號采集處理單元。信號采集處理單元對信號進行相關處理，最后通過計算機運算處理得到相關流速 Vc。

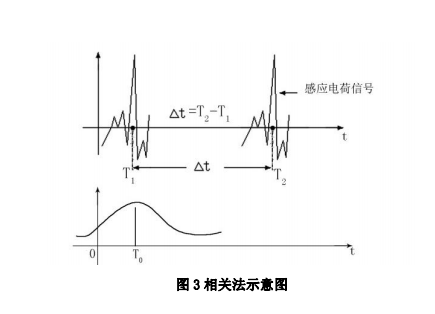

圖3相關法示意圖

2.4 動態電荷感應技術測量煤粉細度原理

基于庫爾特原理電荷感應技術測量煤粉細度，煤粉管道內的煤粉顆粒及體積大小不同，其所帶電荷量也不同；當不同顆粒和體積大小的煤粉流過傳感器時，所產生的脈沖信號即電壓幅值也不同，脈沖信號的大小和次數與顆粒的大小和數目成正比，根據不同的脈沖信號次數和電壓幅值測算出不同煤粉顆粒的大小。

煤粉細度采用R75、R90、R200等標準設計，可更據不同的要求采用對應的測量標準。

2.5 產品特點

2.5.1 實時在線無線數據傳輸

（1）無線傳輸單元采用自組網模式，無需依靠基站和流量卡；

（2）無線傳輸單元采用數字?jǐn)U頻、數字信號處理和前向糾錯編碼技術，能夠長距離傳輸，低功耗運行、抗干擾能力強；

（3）現場信號采集和傳輸無需采用傳統有線方式實現。

2.5.2 實時在線數據采集

（1）傳感器采用耐磨陶瓷一體化成型技術制造而成，信號采集更具一致性；

（2）整個系統采用EMC電磁兼容設計，不受外界環境干擾，數據傳遞更準確；

（3）傳感器現場無需氣源密封和反吹以及電源接入，完全采用被動式電荷感應，免除供電帶來的不安全因素，以及采用氣源清潔和密封的測量不可靠因素。

2.5.3 實時在線數據分析

（1）整個系統采用動態電荷感應矩陣式布局，多組互相關算法，測量精度更高；

（2）整個系統均采用數字信號處理和分析，響應周期更短，單次采集與處理數據量為50K/S(50*1024)，處理數據量更大，精度更高；

（3）整個系統基于NI公司專業測控軟件平臺開發，測控更專業。

2.5.4 實時在線數據監測

（1）實時在線監測一次風粉管內煤粉濃度和速度以及細度；

（2）實時監測每臺磨煤機到一次風粉管的煤粉分配情況；

（3）實時監測鍋爐每層一次風粉管的煤粉運行情況；

（4）實時跟蹤探測各個煤粉管道中煤粉流量的不穩定現象；

（5）實時以曲線、棒圖和數據形式顯示煤粉濃度和速度以及細度；

（6）輔助診斷一次風粉管內堵粉、斷粉及煤粉沉積現象；

（7）曲線、棒圖、歷史查詢與數據記錄，濃度、流速、細度的超限報警。

2.6 無線傳輸風粉在線監測系統組成

KNWP無線傳輸煤顆粒物狀態分析系統主要由無線傳輸單元、矩陣式信號感應單元、信號采集單元、信號處理單元、控制單元等組成。

2.6.1 無線傳輸單元

無線傳輸單元采用無線通信技術，集成了數字?jǐn)U頻、數字信號處理和前向糾錯編碼技術等最前沿的國際先進技術，能過適應不同工況條件使用?，F(xiàn)場無需拉通信電纜，大大減少了現場工程量。隨著科學技術的不斷發展，以及先進技術的應用，未來電廠實現智慧化、智能化乃是大勢所趨。因此，無線傳輸通信技術是未來發展智慧化電廠的基礎。

2.6.2 矩陣式信號感應單元

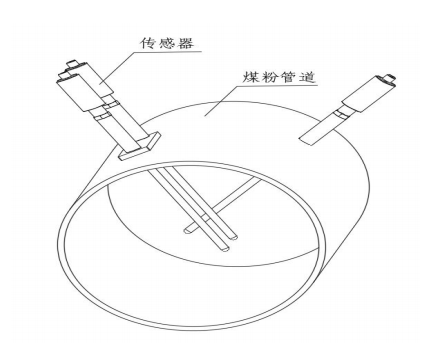

如圖4所示，矩陣式傳感器布設示意圖。矩陣式信號感應單元采用多組傳感器，依據機組和現場工況情況，經過專業軟件(CFD流場模擬)模擬現場管道流場情況；將傳感器按照一定要求排列有序的布置在煤粉管道上，并且采用矩陣式布設，防止監測有死角。即采用全截面矩陣式布設，能夠有效的全截面監測整個煤粉管道內的煤粉濃度和速度以及細度。

圖4矩陣式傳感器布設

2.6.3 信號采集單元

信號采集單元采用多通道以及軍用級快速安裝式設計，多通道設計有益于現場信號采集和增大數量采集，快速安裝式設計便于現場調試和后期的維護，系統任何部件維護均可在線維護，無需切換磨煤機和停磨維護，及不受鍋爐負荷影響。

2.6.4 信號處理單元

信號處理單元采用FPGA和ARM相結合的高端信號數字處理，可以滿足任何工況和環境的使用，且不受環境因素和負荷工況的影響?？筛鶕?jù)不同工況和應用環境設置不同模式，保證其現場工作穩定和可靠。

2.6.5 控制單元

風粉在線監測界面示意圖?？刂茊卧谥饕晒I(yè)計算機與系統軟件構成；系統軟件是基于NI公司（美國國家儀器）專業測控主態軟件平臺開發，專業的測控軟件無論界面顯示還是測量控制、以及實時監測、數據查詢，都比較完善和可靠。

2.7 KNWP無線傳輸風粉在線測量?jī)?yōu)勢

2.7.1 KNWP無線傳輸風粉在線測量系統采用全新的無線傳輸通信技術和FPGA，以及ARM相結合的數字信號處理；在實際工作中能夠同時處理多組數據，以及在單位時間內數據處理量，與傳統的風粉在線監測信號處理單元相比，其處理速率高處數十倍。即KNWP無線傳輸煤顆粒物狀態分析系統，單位時間內采集數據量和處理數據量可成倍提高，數據量的處理能力決定其監測數據準確性和響應時間。因此新一代風粉狀態監測完全采用數字化信號處理和矩陣式傳感器相結合，以及多組互相關算法為一體的先進、可靠的監測系統。

2.7.2 KNWP風粉在線測量系統，是基于NI公司（美國國家儀器）專業測控主態軟件平臺開發。而國內較多的風粉在線監測廠家采用VB系統開發和控制，由于VB系統開發環境的限制，很難滿足現階段機組容量大和鍋爐負荷變化帶來大數據量的處理。因此全新一代的風粉在線監測主控系統，采用基于美國NI公司的主態專業測控軟件平臺開發，可實時在線處理大批量數據和人性化顯示界面，以及實時查詢歷史數據。

2.7.3 動態電荷感應測量技術，基干管道內風粉流動感應信號作為測量基礎，每組傳感器可360度立體感應風粉管道內的風粉流動信號。因此，動態電荷感應測量技術，采用了國際先進的360度立體動態感應測量技術，屬于第五代測控技術，測量精度能夠達到2%以內，并且采用了高速數字信號處理與采集單次采集數據量可達40K/S。

2.7.4 此方式先進的第五代技術即動態電荷感應測量技術，該技術采用動態電荷感應測量原理。研究表明，當帶電體表面的電荷不僅通過表面和體內泄放，而且也向空氣泄放，在高濕度的環境中，當帶電體表面的電荷密度很高時，電荷會極速的向空氣中泄放。靜電，是一種處于靜止?fàn)顟B(tài)的電荷或者說不流動的電荷，而流動的電荷會形成電流。動態電荷測量原理即測量粉管內的感應電流，即動態電荷。

2.8 無線傳輸風粉在線監測主要參數

三、一次風煤粉流自動調節裝置

3.1 設備原理

一次風煤粉流自動調節裝置能夠針對一次風粉管內的煤粉濃度與速度進行在線調整，從而使每臺磨煤機出口粉管內的煤粉速度達到相對平衡，并能有效改善各粉管內煤粉均勻性，為鍋爐實現優化燃燒提供在線調節手段。

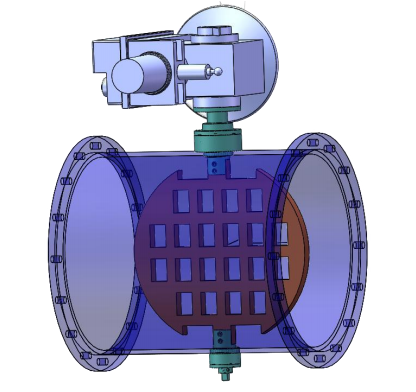

裝置示意圖

3.2 裝置設計

一次風煤粉流自動調節裝置采用新型導流孔設計原理，運行方式采取連續運行。安裝時需要在機組的每臺磨煤機的各個粉管上加裝煤粉流自動調節裝置。

3.3 裝置構成及原理

一次風煤粉流自動調節裝置包含煤粉均衡器、電動執行機構等。利用新型導流孔設計原理，通過調整導流葉片角度調節磨煤機粉管內的煤粉流量及流速大小，對流場進行重新梳理，以達到每臺磨煤機出口粉管內的煤粉速度相對平衡，并改善各粉管內煤粉的均勻性。煤粉流自動調節裝置與煤粉有直接接觸的部位均采用特殊和加厚耐磨材質，從而保證設備正常使用，在一個大修期內無明顯磨損，受煤粉直接沖刷的導流葉片耐磨周期大于三年。并且設計時，電站鍋爐煤粉流自動調節裝置滿足一次風粉管溫度、壓力等工況要求，且最小通流面積不小于原60%，即使裝置全部關斷，由于葉片上有設置很多導流孔，也保證大部分煤粉能正常通過，不會堵塞一次風管，確保制粉系統的安全運行。

四、一次風煤粉流智能調平軟件

軟件主要機理是采集一次風粉濃度及速度數據以及均衡裝置開度等相關信息進行運算，根據計算結果控制煤粉流自動調節裝置進行調節，以達到磨煤機各出口粉管內的煤粉速度、濃度相對平衡，并將相應數據送到DCS系統。

軟件設計：軟件主要采用PLC語言設計，通過通信機制采集相應數據完成運算，并起到控制煤粉流自動調節裝置的作用調平軟件具備以下功能：

（1）與測量系統保持實時通信，讀取煤粉濃度及速度實時數據；

（2）實時讀取煤粉流自動調節裝置的開度信號，并自動調節煤粉流自動調節裝置開度；

（3）對磨煤機出口的各個粉管進行偏差運算，通過調控達到磨煤機各出口粉管內的煤粉速度、濃度相對平衡；

（4）實時顯示各粉管內的濃度、速度以及煤粉流自動調節裝置開度的數值；

（5）具備歷史數據存儲及查詢功能；

（6）具有與DCS通信接口；

（7）具備系統故障報警功能。

五、效益分析

合理的風粉配比可以有效保障電站鍋爐全工況均衡燃燒運行，提升鍋爐運行的經濟性、安全性和環保性能。應用結果表明，電站鍋爐正常負荷運行時，通過合理調配風粉配比，機組供電煤耗可以降低0.4~1.5g/KWh左右；NO_x可以降低排放10~20%左右，從而有效降低脫硝裝置的運行成本,同時能有效降低鍋爐及制粉系統設備損耗及維修費用。預計使用該系統后，每臺300MW及以上機組每年可節約直接和間接費用200萬元以上。
